Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A
Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A
Auf Lager - in 1-3 Werktagen bei dir
Verfügbarkeit für Abholungen konnte nicht geladen werden

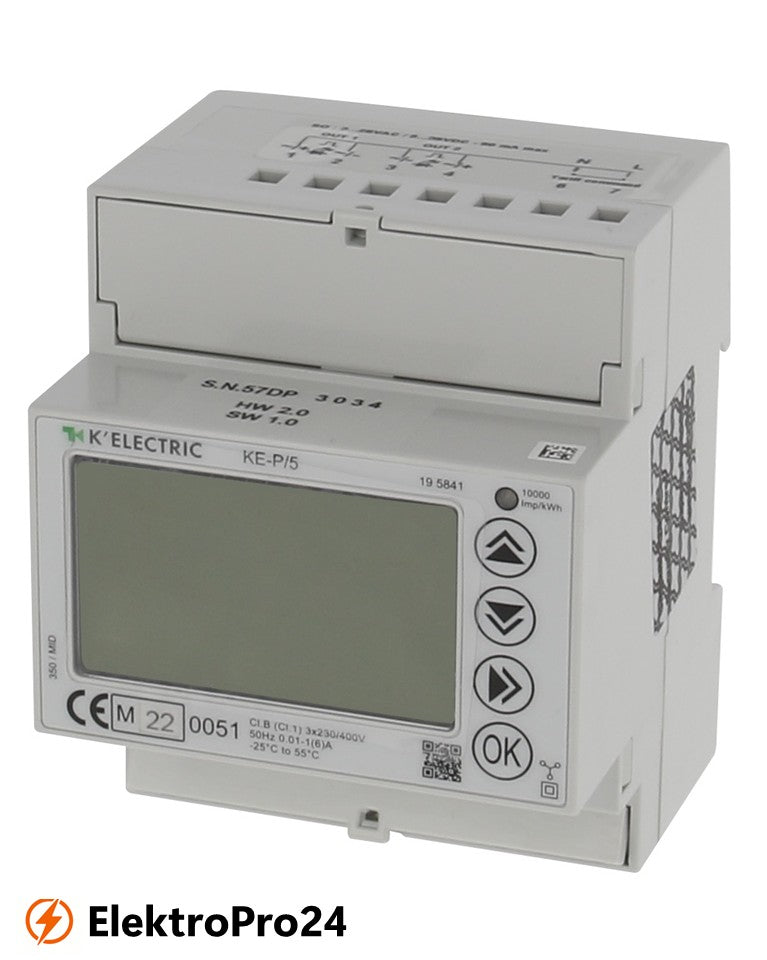

Der KE-P/5 MID S0 Drehstromwandlerzähler erfasst präzise Wirk- und Blindenergie mit einstellbarem Wandlerverhältnis (1A oder 5A). Ausgestattet mit S0-Ausgängen für beide Energiearten, überzeugt das Reiheneinbaugerät durch ein gut ablesbares LC-Display mit Hintergrundbeleuchtung und eine kompakte 4TE-Bauweise. Die plombierbare Klemmenabdeckung erhöht die Sicherheit, während die Genauigkeit der Messung mit Klasse B für Wirk- und Klasse A für Blindenergie überzeugt. Dank EU-weiter MID-Zulassung ist er zuverlässig zertifiziert. Optional sind Schnittstellenerweiterungen und ein Zweitarif-Zähler mit Umschalteingang verfügbar. Ideal für professionelle Energieerfassung im Drehstrombereich.
_______________________________________________________________________________________________
Technische Merkmale
| Bemessungsbetriebsspannung Un: | Phase-Nullleiter | 230 V AC |
| Betriebsspannungsbereich: | 92...276 V AC | |
| Höchste Leistungsaufnahme: | Spannungsmesskreis | < 2 VA / (0,6 W) |
| Spannungswellenform: | AC | |
| Referenzstrom: | Iref | 1 A |
| Mindeststrom: | Imin | 0,01 A |
| Höchster Strom: | Imax | 6 A |
| Betriebsanlaufstrom: | Ist | 0,001 A |
| Externer Stromwandler | 10.000/5A o. 2.000/1A | |
| Bemessungsfrequenz: | 50 Hz | |
| Frequenzbereich: | 45...65 Hz | |
| Anzahl der Phasen und (der Leiter): | 3 (4) | |
| Beglaubigte Parameter nach: | EN 50470-1 | |
| Genauigkeitsklasse: | nach EN50470-3 | Klasse B |
| Beglaubigte Messgrößen: | (→) kWh T1; (←) kWh T1 | |
| Überlast: | ||
| Spannung: | Dauerbetrieb: Phase/Phase | 480 V AC |
| Strom: | Dauerbetrieb | 6 A |
| Sicherheit: | ||
| Schutzklasse: | (EN 50470) | Klasse II |
| AC Spannungsfestigkeitstest: | (EN 50470-3, 7.2) | 4 kV |
| Verschmutzungsgrad: | 2 | |
| Flammwiderstand: | UL94 V0 | |
| S0-Schnittstellen: (nach IEC 62053-31) | ||
| Impulsausgang 1: | einstellbar | (T1) kWh(→);kWh(→); kWh |
| Impulsausgang 2: | einstellbar | (T2) kWh(←);kvarh(→);kWh |
| Impulskonstante: | einstellbar | 1...N (*) |
| (*) N - von 1 bis max. (begrenzt auf dasWandlerverhältnis) | ||
| und der Einschaltzeit plus Impulslänge | ||
| Impulsdauer: | einstellbar | 30...100 ms |
| Erforderliche Spannung: | min - max | 3...28 V AC / 5...39 V DC |
| Zulässiger Strom: | Impuls ON | 90 mA |
| Erlaubter Strom: | Impuls OFF | 1 μA |
| Isolationsklasse: | SELV |
